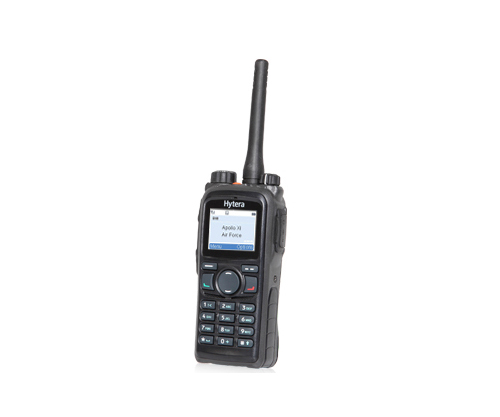

PD780-780G

一般規格

頻率范圍 UHF1:400-470MHz; UHF2:450-520MHz;

UHF3:350-400MHz; VHF:136-174MHz

信道容量 1024

組數 64（每組最多16個信道）

信道間隔 12.5KHz/20KHz/25KHz

工作電壓 額定7.4V

電池 2000mAh（鋰電池）

電池平均工作時間 （5-5-90工作循環，高功率發射）模擬：

2000mAh高容量鋰電池 UHF1: 13.5h/12h（G）; UHF2: 12.5h/11h（G）

UHF2: 12.5h/11h（G）; VHF: 11 h /10h（G）

電池平均工作時間 （5-5-90工作循環，高功率發射） 數字：

2000mAh高容量鋰電池 UHF1: 15.5h/14h（G）; UHF2: 14.5h/12.5（G）

UHF3: 14.5h/12.5h（G）; VHF: 13.5 h/12 h（G）

頻率穩定度 ±1.5ppm

天線阻抗 50Ω

外型尺寸（高×寬×深） （帶標配電池，不帶天線） 125 X 55 X 37mm

重量（帶標配電池和天線） 355g

LCD 顯示屏 160*128 像素，65536 色 1.8英寸，4行

接收部分

靈敏度 模擬 0.3μV（12dB SINAD）

0.22μV（典型值) (12dB SINAD）

0.4μV（20dB SINAD）

靈敏度 數字 0.3μV/BER5%

鄰道選擇性TIA-603

ETSI 60dB @ 12.5KHz/70dB @ 20/25KHz

60dB @ 12.5KHz/70dB @ 20/25KHz

互調TIA-603

ETSI 70dB @ 12.5/20/25KHz

65dB @ 12.5/20/25KHz

雜散響應抑制TIA-603

ETSI 70dB @ 12.5/20/25KHz

70dB @ 12.5/20/25KHz

阻塞TIA-603

ETSI 80dB

84dB

交流聲與噪聲 40dB @ 12.5KHz

43dB @ 20KHz

45dB @ 25KHz

接收音頻額定功率 0.5W

額定音頻失真 ≤3%

音頻響應 +1 ~ -3dB

傳導發射雜散 < -57dBm

發射部分

輸出功率 UHF1/UHF2/UHF3 高功率:4W;

UHF1/UHF2/UHF3 低功率:1W;

VHF 高功率:5W，低功率:1W

FM調制方式 11K0F3E @ 12.5KHz

14K0F3E @ 20KHz

16K0F3E @ 25KHz

4FSK數字調制方式 12.5KHz 僅數據：7K60FXD

12.5kHz 數據和語音：7K60FXW

傳導/輻射發射 -36dBm<1GHz

-30dBm>1GHz

調制限制 ±2.5KHz @ 12.5KHz

±4.0KHz @ 20KHz

±5.0KHz @ 25KHz

FM交流聲與噪聲 40dB @ 12.5KHz

43dB @ 20KHz

45dB @ 25KHz

鄰道功率 60dB @ 12.5KHz

70dB @ 20/25KHz

音頻響應 +1 ~ -3 dB

音頻失真 ≤3 %

環境指標

工作溫度范圍 -30℃ ~ +60℃

儲存溫度范圍 -40℃ ~ +85℃

ESD（靜電防護等級） IEC 61000-4-2 （level 4） ±8kV （接觸放電） ±15kV（空氣放電）

美國軍用標準 MIL-STD-810 C/D/E/F/G

防水防塵 IP67

防濕 按MIL-STD-810 C/D/E/F/G 標準

沖擊和振動 按MIL-STD-810 C/D/E/F/G標準

GPS（僅適用于PD780G） 精確性規范適用于長期跟蹤（95%值>在額定-130dBm信號強度下5個衛星可見）

TTFF（首次定位時間）冷啟動 <1 分

TTFF（首次定位時間）熱啟動 <10 秒

水平位置精度 <10 米
